磁力泵零部件結構介紹

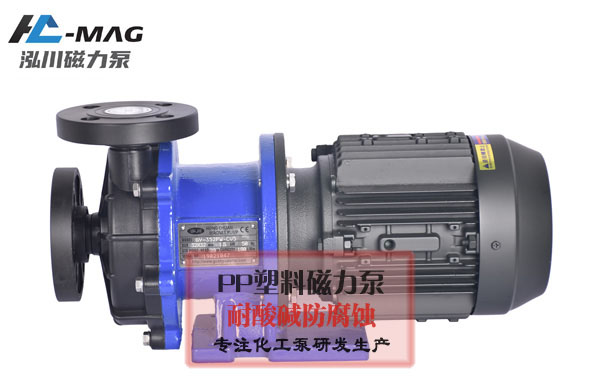

　　磁力泵的結構及組成磁力泵的各部件：磁力泵由泵，磁力傳動器以及電動機三個部分組成，而磁力傳動器又由外磁缸，內磁缸及不導磁的隔離套組成。

　　磁力泵的結構都差不多。主要看誰的磁塊的磁性能保持多久。

　　目前，可供磁力泵選用的磁性材料較多，常用的有ALNICO、鐵氧體及稀上永磁材料衫鉆SMCO5(簡稱1：5)，SM(CO，CU，FE，ZR)7.4(簡稱2：17)，ND-FE-B等。

　　其中稀土永磁材料優先選用，強有力的是釹鐵硼ND-FE-B，其大磁能積高達28X104T·A/M以上，內察矯頑力超過1120KA/M，倍受青睞。但其工作溫度不能超過120℃，高溫條件下可選用衫鉆永磁材料，SM(CO，CU，FE，ZR)7.4的磁能積約為192X103T·A/M，其工作溫度可高達350℃。

　　以下是市面常見的不同類型的磁力泵詳細結構：

　　CQ型磁力泵

　　ZCQ型自吸磁力泵

　　型磁力泵

　　CQG-L立式磁力泵

　　1、殼體部分： 由泵體、泵蓋等組成，它承受泵的全部工作壓力;泵體葉輪水力形式符合API685標準，是磁力泵水力性能的主要表征零部件，其功能是強迫液體旋轉，從而將原動機的機械能轉換成液體能量。

　　2、轉子部分： 分為泵軸上安裝的轉動零件和驅動軸上安裝的轉動零件。泵軸是承載葉輪和內轉子及傳遞扭矩的重要零件。

　　泵軸上安裝的轉動零件由葉輪、軸承、推力環部件、內磁轉子部件等加上泵軸本身組成與介質接觸的轉子部分。

　　驅動軸上安裝的轉動零件由外磁轉子部件、滾動軸承、驅動軸軸套等加上驅動軸本身組成與空氣接觸的轉子部分。

　　3、連接部分： 由連接架、軸承箱等部分組成起連接支撐作用的靜止連接件。滑動軸承、軸套和止推盤：是泵轉子系零件的支撐和定位零件。

　　4、傳動部分： 泵與原動機采用膜片式加長聯軸器部件連接，檢修時，只需將聯軸器中間膜片卸下，即可進行磁力泵的檢修。

　　5、內、外轉子： 內、外轉子配套使用，共同形成磁力泵的磁傳動部件。

　　6、隔離套： 隔離套是能徹底實現磁力泵完全無泄漏這一有點的零件。

　　由于泵軸與介質接觸，因此材料要求是耐腐蝕性，加工精度高，強度高或通過熱處理方法增加材料的強度。

　　磁力泵的磁性聯軸器和泵體結合為一體，所以結構緊湊，維修方便、安全節能。泵的磁性聯軸器可以對傳動電機起到超載保護的作用。
