不銹鋼法蘭標準及類型分類

　　不銹鋼法蘭的類型有很多，管路連接或設備安裝中都用到法蘭，法蘭材質的不同，應用也不同，法蘭尺寸不同，標準也不同，到底應該如何選擇呢?下面對1.不銹鋼法蘭類型及標準 2.法蘭密封面類型 3.管路中法蘭的選型做出介紹

　　一、法蘭常用的標準有三大體系

　　1.歐洲體系部分標準 ISO7005-1 DIN EN1092-1 BS4504-3.1 GB/T9112-9125-2010 HG/T20592-2009 JB/T74-94-2015 等

　　2.美洲體系部分標準 ASME B16.5 ASME B16.47 SH/T3406-2013

　　GB/T9112-9125-2010 HG/T20615-2009 等

　　3.日標韓標部分標準 JIS B2220 KSB1503 等

　　二、不銹鋼法蘭的基本常用類型匯總

　　板式平焊法蘭 PL 帶頸平焊法蘭 SO 帶頸對焊法蘭 WN

　　承插焊法蘭 SW 螺紋法蘭 Th 對焊環松套法蘭 PJ/SE

　　平焊環松套法蘭 PJ/RJ 對焊環松套法蘭 LF/SE 法蘭蓋 BL

　　三、不銹鋼法蘭類型

　　1.螺紋不銹鋼法蘭Th

　　螺紋連接的法蘭是金屬法蘭中一種非焊接式法蘭，只需要螺紋對應連接即可，操作方便快捷，英文名稱為:THREADED FLANGE。但是一般工況要求較高的場合不建議使用，因為此種法蘭適用于工況不高壓力不高的場合。

　　螺紋法蘭的壓力分為:

　　歐洲體系:PN6Bar、PN10Bar、PN16Bar、PN25Bar、PN40Bar等

　　美洲體系:150LB、300LB。

　　日標:5K、10K、16K、20K。

　　2.板式平焊不銹鋼法蘭PL

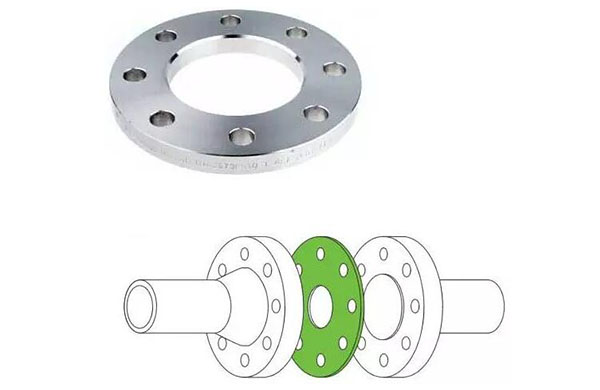

　　板式平焊法蘭平時也叫平板法蘭或平焊法蘭，也被稱為搭焊法蘭，英文為:Flat Welding Flange。工程中使用量大，也是法蘭類型中成本低的一種法蘭。

　　平焊法蘭的壓力分為:PN2.5Bar、PN6Bar、PN10Bar、PN16Bar、PN25Bar、PN40Bar等(另外GB/T9119-2010標準中平焊法蘭的壓力又增加了兩種:PN63Bar、PN100Bar)，JIS標準為5K、10K。

　　3.帶頸平焊不銹鋼法蘭SO

　　帶頸平焊法蘭焊接和使用類似于板式平焊法蘭，但又優于平焊法蘭，因為背部多了一個脖頸所以承壓力度和強度都增加了很多，英文名稱:Slip-On Flange。

　　帶頸平焊法蘭的壓力分為:

　　歐洲體系:PN6Bar、PN10Bar、PN16Bar、PN25Bar、PN40Bar等

　　美洲體系:150LB、300LB、400LB、600LB、900LB、1500LB。

　　日標:5K、10K、16K、20K、30K。

　　4.承插焊不銹鋼法蘭SW

　　承插焊法蘭與帶頸平焊法蘭有點類似，但又區別與它，主要是內徑部位多了一個小臺階，管道堆到臺階內焊接，一般運用于小口徑管路，一般對焊法蘭小規格焊接有點難度，帶頸平焊法蘭呢又要焊接上下兩道焊縫，承插焊就解決了，英文名稱:SOCKET WELD FLANGE。

　　承插焊法蘭的壓力分為:

　　歐洲體系:PN10Bar、PN16Bar、PN25Bar、PN40Bar、PN63Bar、PN100Bar等

　　美洲體系:150LB、300LB、400LB、600LB、900LB、1500LB。

　　日標:5K、10K、16K、20K。

　　5.平焊環松套不銹鋼法蘭PJ/RJ

　　此類型法蘭與第六種法蘭基本類似，只是將翻邊部分改為了平焊環，作用也一致。

　　法蘭的壓力分為:

　　歐洲體系:PN6Bar、PN10Bar、PN16Bar。

　　6.對焊環松套不銹鋼法蘭PJ/SE與LF/SE

　　為什么將兩種法蘭一起介紹，因為這兩種法蘭的名稱都是對焊環松套法蘭，使用場合也基本相同，區分就是一個是歐洲體系一個是美洲體系，英文名稱為FLAT WELDING WELDING RING LOOSE GLANGE和LAP JOINT FLANGE。兩種法蘭一種是平焊帶翻邊，一種是帶頸平焊帶翻邊。作用就是把管道一端固定的情況下使用，因為法蘭可以活動，所以大大提高了施工時效。

　　法蘭的壓力分為:

　　歐洲體系:PN6Bar、PN10Bar、PN16Bar、PN25Bar、PN40Bar等

　　美洲體系:150LB、300LB、600LB。

　　日標:5K、10K、16K、20K。平焊環松套法蘭-PJ/RJ

　　7.帶頸對焊不銹鋼法蘭WN

　　帶頸對焊法蘭采用的對焊方式與管道焊接，應用場合相對較高，耐壓和抗磨損強度高，一般高危易燃易爆等工況采用較多，英文名稱為:WELDING NECK FLANGE。

　　對焊法蘭的壓力分為:

　　歐洲體系:PN10Bar、PN16Bar、PN25Bar、PN40Bar、PN63Bar、PN100Bar、PN160Bar等。

　　美洲體系:150LB、300LB、400LB、600LB、900LB、1500LB、2500LB。

　　日標:5K、10K、16K、20K、30K。

　　8.不銹鋼法蘭蓋BL

　　也稱做法蘭盲板，作用類似與管帽和封頭，但又區別與它們，因為其它兩種是焊接封死的，法蘭蓋是用螺栓與法蘭或閥門等設備連接，是活動的，后期管路延續可以打開。英文名稱為:BLIND FLANGE。

　　法蘭蓋的壓力分為:

　　歐洲體系:PN2.5Bar、PN6Bar、PN10Bar、PN16Bar、PN25Bar、PN40Bar、PN63Bar、PN100Bar、PN160Bar等

　　美洲體系:150LB、300LB、400LB、600LB、900LB、1500LB、2500LB。

　　日標:5K、10K、16K、20K、30K。
