　　1、磁力泵工作原理

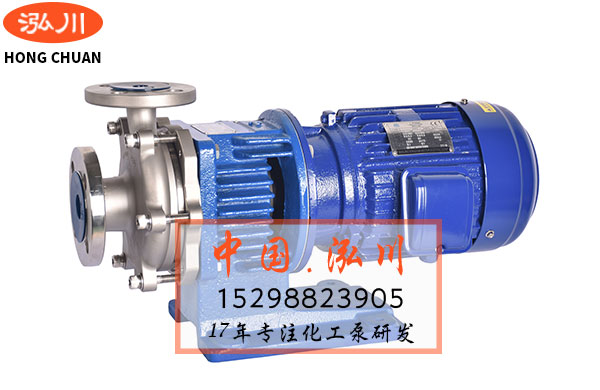

　　磁力泵結構，通常由泵、磁力耦合器、電動機三部分組成。關鍵部件磁力耦合器，由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣間隙和非磁性物質 (隔離套) ，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。

　　2、磁力耦合器工作原理

　　如圖所示，將若干對 (偶數) 磁體按規律排列組裝在磁力傳動器的內、外磁轉子上，使磁體部分相互組成完整耦合的磁力系統。當內、外兩處于不同相對，即兩個磁間的位移角φ=0，此時磁系統的磁能低;當內、外兩轉動到同相對，此時磁系統的磁能大。去除外力，因磁系統的磁相互排斥，磁力將使磁體恢復到磁能低的狀態。于是磁體產生運動，帶動磁轉子旋轉。

　　3、磁力泵的結構組成

　　由磁力泵的工作原理可以得知其主要結構組成如圖3所示，包括泵體、葉輪、軸承、泵軸、內磁轉子、隔離套、外磁轉子、連接架、底座、電機等。

　　磁力泵與常規泵的區別在于增加了磁力耦合器。外磁轉子、內磁轉子及不導磁的隔離套組成磁力耦合器，取代了一般泵的動密封，用隔離套將泵旋轉軸完全封閉[4]。磁力的傳遞取決于磁力耦合器。

　　因磁力泵滑動軸承的冷卻潤滑是用其所輸送的介質，故一般針對不同的使用工況及介質，選用不同的材質制作軸承。滑動軸承常用材料有浸漬石墨、填充聚四氟乙烯、工程陶瓷等。磁力泵的滑動軸承多采用工程陶瓷制作因其良好的耐摩擦性、耐熱性以及耐腐蝕性。
